氣象激光雷達應用光學元件--1550nm窗口保護玻璃

氣象激光雷達作為一種先進的大氣探測工具，通過發射激光脈沖并分析其與大氣粒子相互作用后的回波信號，能夠?qū)崟r(shí)、高精度地獲取大氣溫度、濕度、氣溶膠分布及風場等參數。在激光雷達系統中，光學元件的性能直接影響探測精度和設備穩定性。其中，1550nm窗口保護玻璃作為激光發射與接收通道的核心部件，在氣象探測中扮演著至關重要的角色。下面我們將深入解析這一光學元件的原理、技術優勢及其在氣象領域的應用價值。

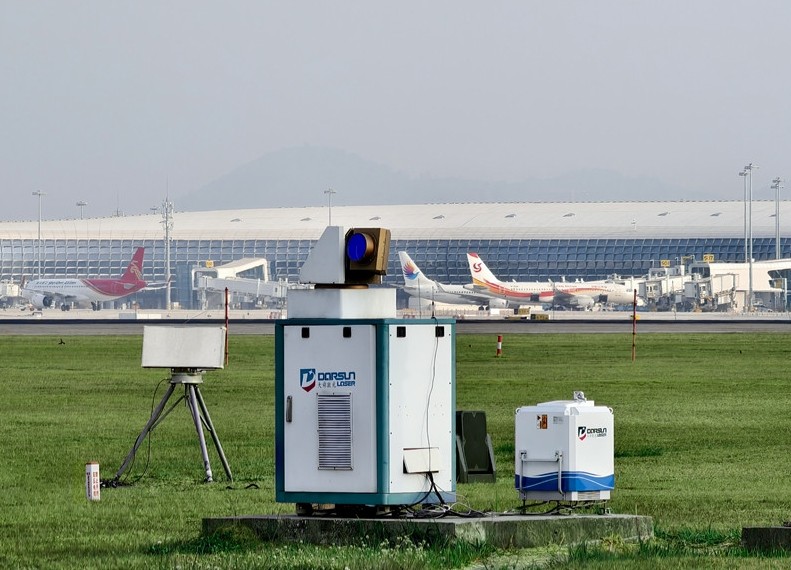

（圖源大舜激光，侵刪）

一、1550nm窗口保護玻璃的設計特性

1. 波長選擇性優化

1550nm波段位于近紅外光譜區域，具有獨特的應用優勢，其一是人眼安全性，相比常見的1064nm激光，1550nm波長更遠離人眼敏感區（可見光至1400nm），符合國際激光安全標準（IEC 60825-1），適合長時間無人值守的氣象觀測場景。其二大氣穿透性：1550nm激光在雨、霧等復雜氣象條件下的衰減較低，能夠穿透更厚的云層和氣溶膠層，提升探測范圍。

保護玻璃需針對該波段進行增透鍍膜設計，確保透過率＞99%（@1550nm±50nm），同時抑制其他波段的雜散光干擾。

（激埃特1550nm窗口保護片）

2. 環境耐受性設計

氣象激光雷達常部署于戶外極端環境，保護玻璃需滿足以下嚴苛要求：

抗磨損與防腐蝕：表面采用類金剛石（DLC）或氧化鋁硬質鍍膜，莫氏硬度≥8級，抵御沙塵、鹽霧侵蝕。

寬溫區穩定性：通過低應力封裝工藝，保證在-40℃至+80℃范圍內無開裂、形變，光學性能無漂移。

防水防結露：疏水鍍膜設計（接觸角＞110°），防止雨水附著或高濕環境下的結露現象，確保信號完整性。

3. 低光學畸變與熱管理

高面形精度：表面粗糙度＜1nm（RMS），波前畸變＜λ/10@633nm，避免激光束發散或聚焦偏移。

高熱導率基底：選用金剛石窗口或熱壓硫化鋅（ZnS）材料，快速導出激光器工作時產生的熱量，防止熱透鏡效應。

二、在氣象激光雷達中的核心作用

1. 保障激光發射效率

作為激光出射端的“第一道屏障”，保護玻璃的高透過率直接決定激光能量利用率。以多普勒測風激光雷達為例，若窗口透過率降低1%，則信噪比（SNR）下降約2%，嚴重影響風速反演精度。

（激埃特1550nm窗口保護片2）

2. 保護內部光學系統

阻擋外部污染物：有效隔離PM2.5、花粉等細小顆粒，避免其沉積在內部透鏡或探測器表面。

抗高能激光損傷：通過離子束輔助沉積（IAD）技術制備的1550nm高損傷閾值膜層（＞10J/cm2, 10ns脈沖），可承受高峰值功率激光的長期照射。

3. 延長設備維護周期

傳統開放式光學窗口需頻繁清潔，而高性能保護玻璃的自清潔特性可將維護間隔延長至6-12個月，顯著降低野外臺站的運維成本。

三、典型應用場景與案例

1. 云層與氣溶膠垂直剖面探測

在NASA的CALIPSO衛星激光雷達中，1550nm保護玻璃助力實現全球氣溶膠層厚度及云頂高度的晝夜連續監測，為氣候模型提供關鍵數據。

2. 邊界層風場遙感

歐洲多國聯合建設的WindScanner網絡采用多臺1550nm激光雷達組網，其保護玻璃的耐候性設計使其在北海高濕、高鹽環境下穩定運行，實時追蹤臺風三維結構。

3. 城市污染監測

中國“大氣環境立體探測超級站”通過激光雷達組實時監測PM2.5擴散路徑，保護玻璃的抗污染鍍膜技術確保設備在霧霾天氣中仍能獲取清晰信號。

（圖源大舜激光，侵刪）

四、未來發展趨勢

1. 多功能集成化：開發同時具備抗靜電、防冰覆等功能的智能鍍膜技術。

2. 超表面技術應用：利用亞波長結構調控激光偏振態，提升多參數探測能力。

3. 低成本制造工藝：推進磁控濺射鍍膜與超精密模壓成型技術，滿足氣象雷達大規模組網需求。

1550nm窗口保護玻璃作為氣象激光雷達的“光學衛士”，其性能直接關系到大范圍、高精度氣象數據的獲取能力。隨著新材料與鍍膜技術的進步，這一元件將持續推動氣象雷達向更可靠、更智能的方向發展，為防災減災、氣候變化研究提供堅實的技術支撐。
