藍寶石光學加工鍍膜透過率分析
藍寶石作為一種由α-氧化鋁（α-Al?O?）組成的單晶材料，因其卓越的物理、化學和光學性能，這些特效賦予了它在珠寶界的地位，在光學加工領域，藍寶石具備200 nm（紫外）至 5500 nm（中紅外）優異的透過特效，也成為其高端鏡片常見的加工基材之一，獨特的化學穩定性和物理硬度，使得它在光學防護及激光加工中具有重要地位。

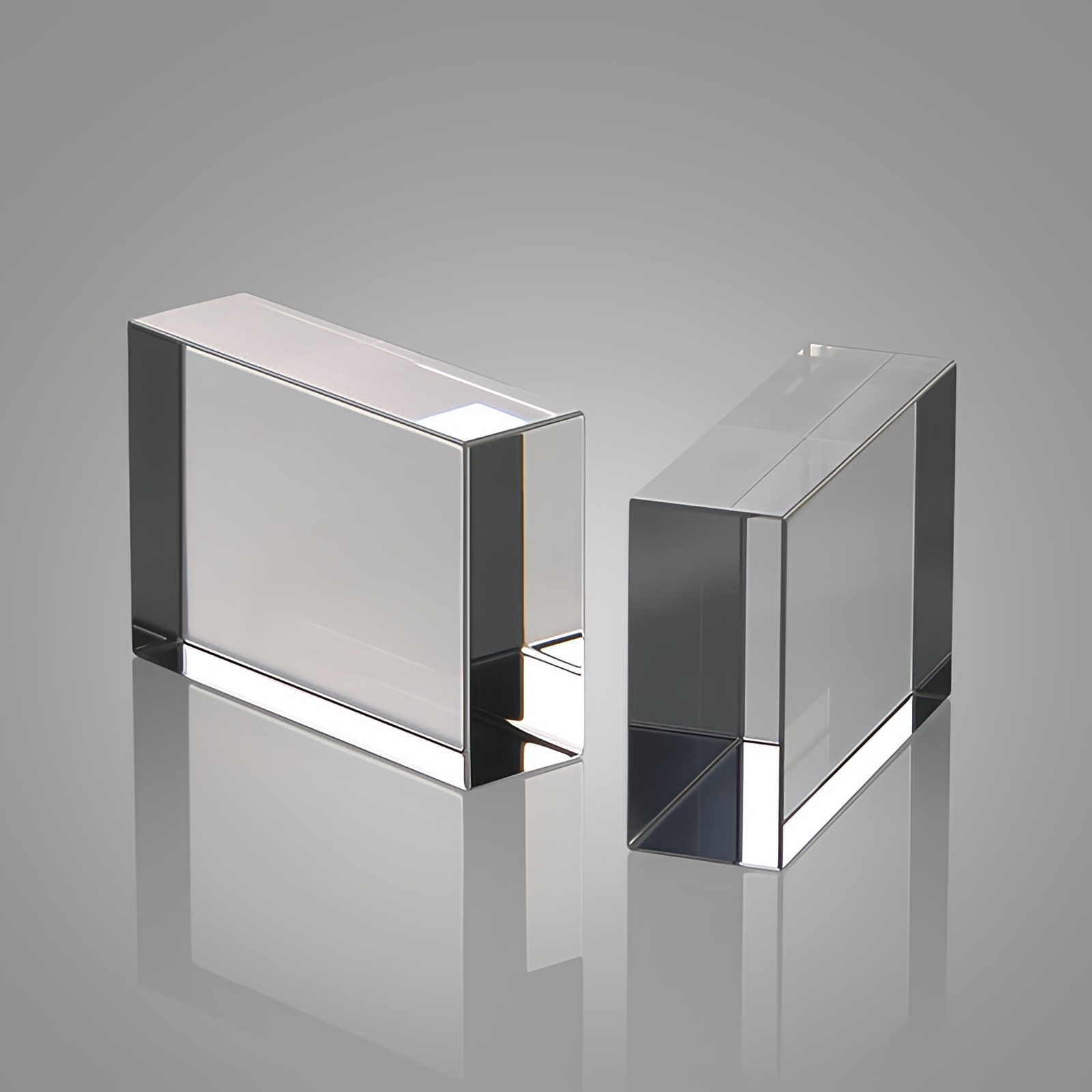

（激埃特原創圖）
一、藍寶石的光學基礎
1. 天生的“透明戰士”
藍寶石是一種寬帶隙晶體材料（帶隙8.8 eV），理論上可透過波長大于142 nm的光（對應紫外到紅外波段）。
折射率：約1.76（高于普通玻璃的1.5），導致表面反射較強（未鍍膜時單面反射率7.5%）。
透光范圍：覆蓋紫外（UV）、可見光（VIS）、近紅外（NIR）及部分中紅外波段（最高至5.5 μm）。
2. 透不過的光去哪兒了？
反射損失：未鍍膜時，光線每次穿過一個表面會損失約7.5%（雙面共14%）。
材料吸收：紫外端受雜質和晶格缺陷影響，紅外端則因晶格振動（聲子吸收）而衰減。

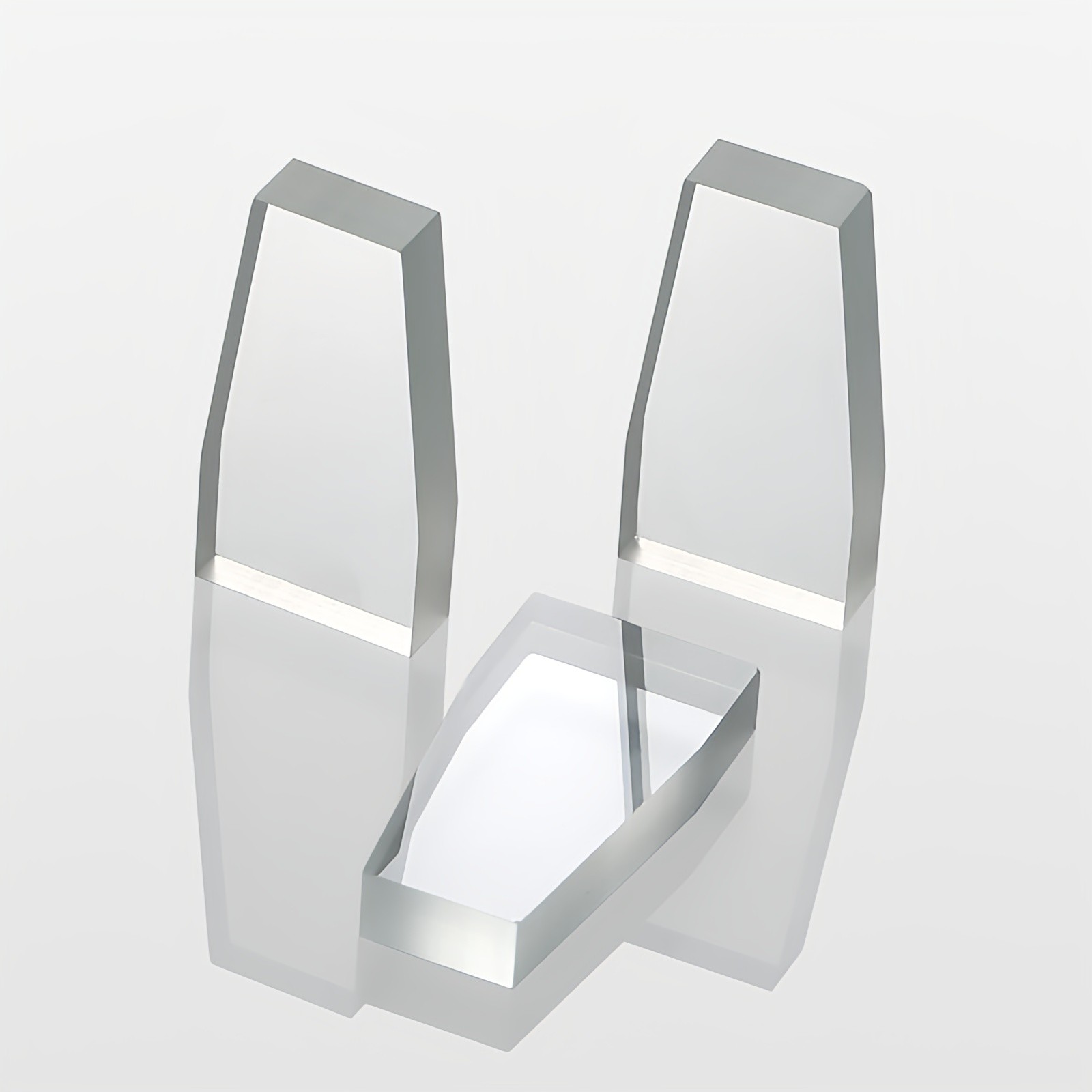

（激埃特原創圖）
二、未鍍膜藍寶石的透光表現
藍寶石的透過率隨波長變化顯著，以下是關鍵波段的“成績單”：
波段 | 波長范圍 | 透過率 | 現象與原理 |
深紫外 | 200–300 nm | 50%→80% | 帶隙邊緣吸收，雜質散射 |
可見光 | 400–700 nm | 85%–90% | 幾乎無吸收，反射是主要損失 |
近紅外 | 700–3000 nm | 80%–85% | 無明顯吸收，反射主導 |
中紅外 | 3000–5500 nm | 70%→<50% | 多聲子吸收增強 |
遠紅外 | >5.5 μm | 趨近于0 | 晶格振動完全阻擋光線 |
典型短板
紫外端：深紫外（<300 nm）性能受材料純度限制。
紅外端：>3 μm后吸收加劇，厚度越大衰減越明顯。

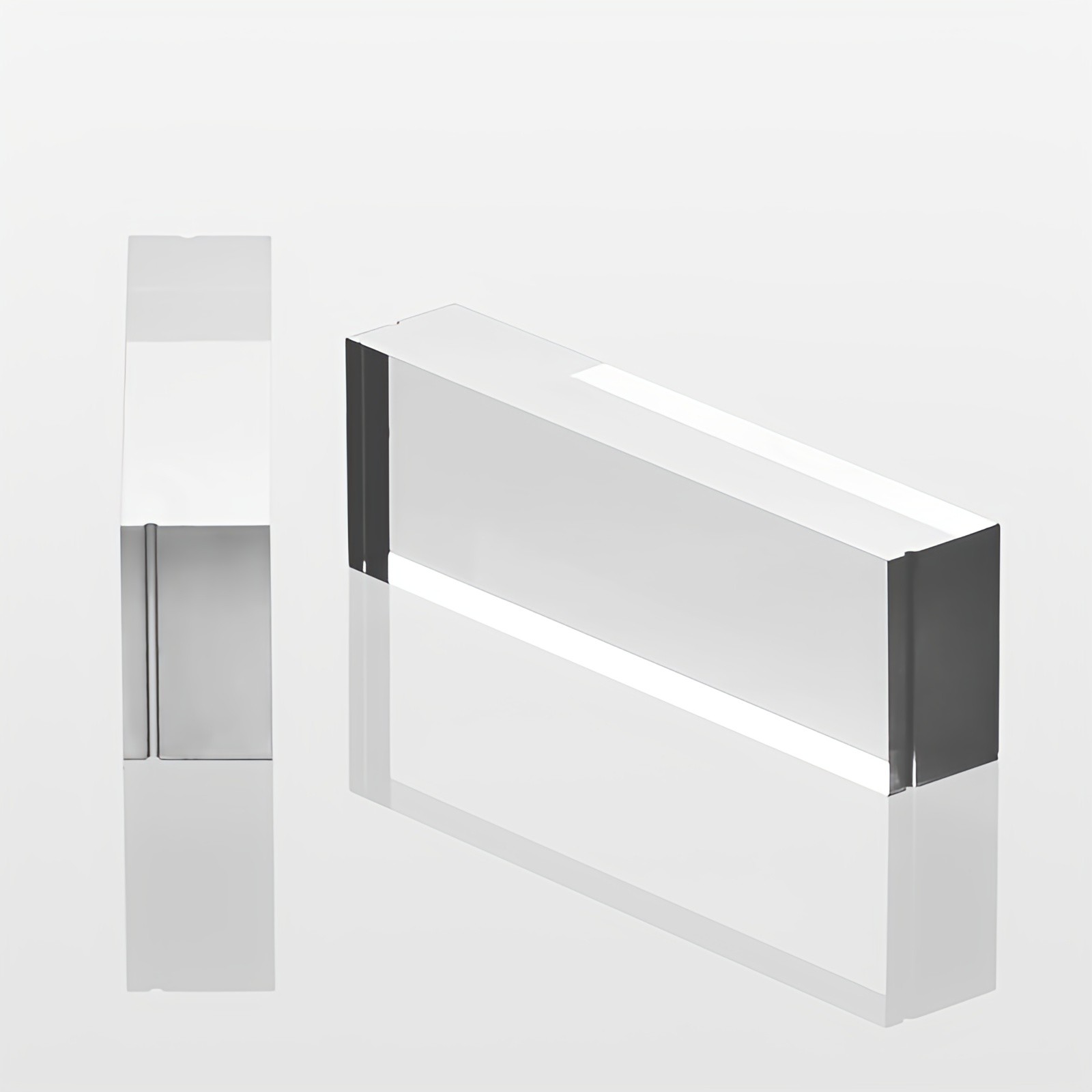

（激埃特原創圖）
三、鍍膜：藍寶石的“通透加成”
通過鍍制增透膜（AR Coating），可大幅減少表面反射損失，甚至針對特定波段優化性能。
1. 鍍膜原理
干涉魔法：利用多層薄膜的干涉效應抵消反射光。
效果對比：
參數 | 未鍍膜 | 雙面鍍膜 |
單面反射率 | 7.5% | 0.5%–1.5% |
總透過率 | ≤86% | 95%–99%（設計依賴） |
2. 鍍膜后的波段表現
波段 | 鍍膜類型 | 透過率 | 應用場景 |
紫外 | 氟化物鍍膜（如MgF?） | 80%–95% | 紫外激光器、光刻機 |
可見光 | 寬帶增透（400–700 nm） | 94%–98% | 相機鏡頭、手機蓋板 |
近紅外 | 單波長優化（如1064 nm） | >99% | 光纖通信、激光切割 |
中紅外 | 3–5 μm增透 | 85%–92% | 熱成像儀、導彈導引頭 |
3. 鍍膜的代價
波段限制：窄帶鍍膜僅提升特定波長附近的性能。
環境耐受性：硬質鍍膜抗刮但可能降低透光率，柔性鍍膜易損但效率高。
成本：多層鍍膜工藝復雜，價格顯著高于未鍍膜基材。

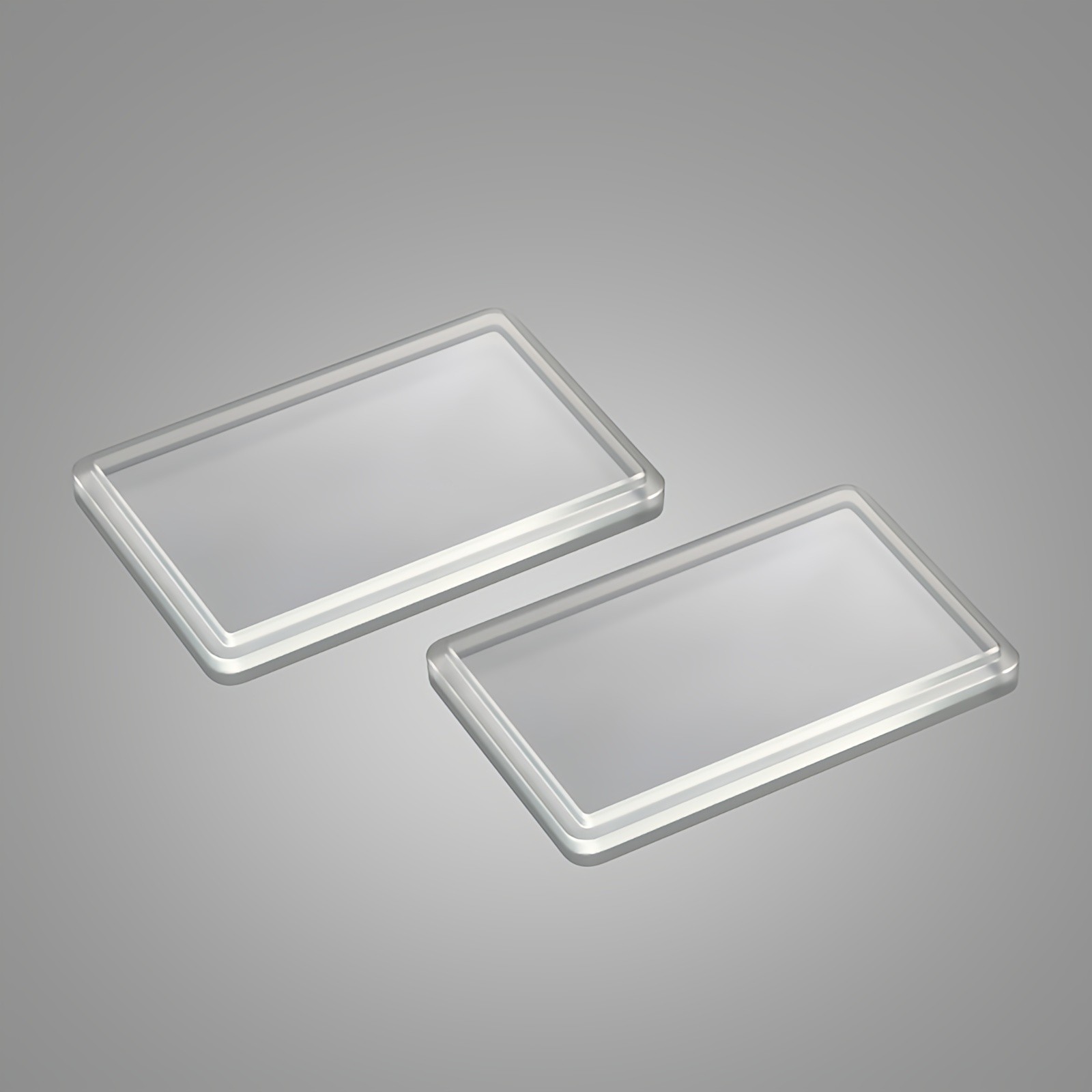

（激埃特原創圖）
四、藍寶石光學的應用場景
極端環境窗口
航天器舷窗：耐高溫、抗輻射，鍍膜后兼顧透光與防護。
深海探測器：抵抗高壓腐蝕，透紅外光用于海底熱泉探測。
消費電子
手機屏幕：莫氏硬度9（僅次于鉆石），鍍膜減少反光提升顯示效果。
手表鏡面：藍寶石玻璃+防指紋鍍膜，兼顧耐磨與疏油性。
工業與科研
超快激光器：紫外鍍膜藍寶石作為增益介質窗口。
紅外光譜儀：3–5 μm波段鍍膜窗口用于氣體分析。

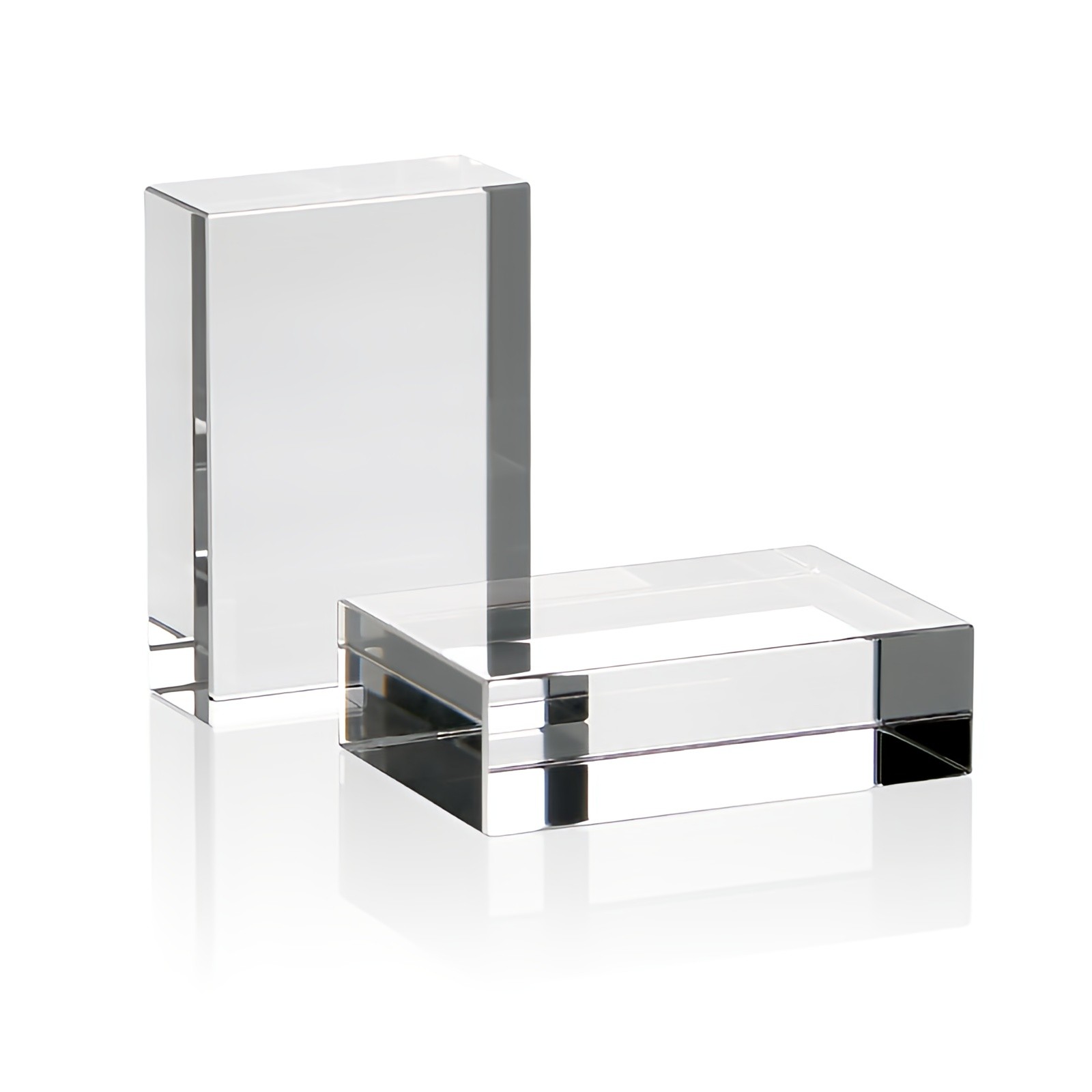

（激埃特原創圖）
五、如何選擇藍寶石光學元件？
先看波段
紫外/深紫外：選高純藍寶石+氟化物鍍膜。
可見光：寬帶增透膜（如400–700 nm）。
紅外：控制厚度，避免>5 μm波段使用。
環境適配
高溫/腐蝕環境：硬質鍍膜（如類金剛石膜）。
頻繁接觸：防污鍍膜（疏水、疏油涂層）。
性價比平衡
非關鍵場景：未鍍膜藍寶石已足夠（如普通傳感器窗口）。
高精度系統：定制鍍膜（如激光諧振腔鏡）。
藍寶石從天然礦物到光學核心材料的蛻變，體現了人類對光線的精準掌控。無論是未鍍膜的“原生態”通透，還是鍍膜后的“黑科技”加持，其背后都是材料科學與光學工程的深度交融。未來，隨著鍍膜技術的進步，藍寶石或將在量子通信、超構表面等領域繼續發光發熱。
